Płyty aluminiowe 5083 H116 i 5083 H321oba charakteryzują się-wysoką wydajnościąstopy aluminium-do zastosowań morskich, szeroko stosowany w przemyśle stoczniowym i inżynierii offshore. Chociaż mają ten sam skład chemiczny, ichprocesy odpuszczania, właściwości mechaniczne i przydatność zastosowaniaróżnią się, co prowadzi do odmiennych charakterystyk działania w różnych środowiskach morskich i przemysłowych.
Przegląd
Oba temperamenty-H116 i H321 należą dostopy aluminium serii 5xxx nie-obrabiane cieplnie- (Al-Mg4,5Mn0,7). Są dobrze-znanidoskonała odporność na korozję, spawalność i stosunek wytrzymałości-do-masy, co czyni je idealnymi do trudnych warunków morskich. Główna różnica polega nazabiegi stabilizujące po-przetworzeniuco skutkuje różną stabilnością mechaniczną i poziomem odporności na korozję.

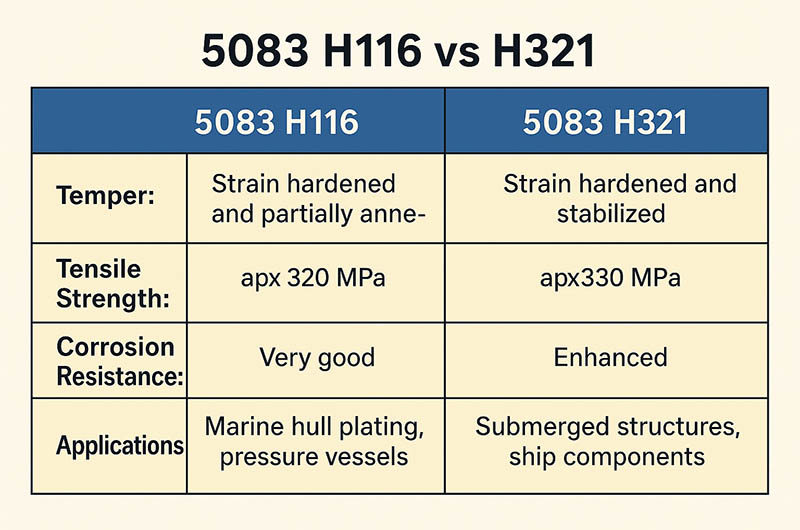

Kluczowe różnice między 5083 H116 i H321
| Aspekt | Płyta aluminiowa 5083 H116 | 5083 H321 Płyta aluminiowa |
|---|---|---|
| Metoda przetwarzania | Szczep-utwardzony poprzez kontrolowaną obróbkę na zimno | Utwardzane-odkształceniowo i stabilizowane termicznie (obróbka cieplna w niskiej-temperaturze) |
| Wytrzymałość | Nieco większa wytrzymałość na rozciąganie | Nieznacznie poprawiona odporność na zmęczenie i plastyczność |
| Stres szczątkowy | Zawiera naprężenia szczątkowe powstałe w wyniku obróbki na zimno | Zmniejszone naprężenia szczątkowe i lepsza stabilność wymiarowa |
| Odporność na korozję | Wyjątkowa odporność na wodę morską i mgłę solną, przeznaczona do bezpośredniego narażenia na działanie morza | Zwiększona odporność na złuszczanie i korozję międzykrystaliczną, idealna do środowisk spawanych i-obciążonych dynamicznie |
| Najlepsze dla | Nie-spawane ani obciążane bezpośrednio-konstrukcje morskie (np. kadłuby, pokłady) | Elementy spawane i zastosowania w ekstremalnych środowiskach morskich lub chemicznych |
| Skrawalność | Wymaga starannej kontroli formowania ze względu na wyższą twardość | Lepsza odkształcalność i spawalność, odpowiednia do złożonych zespołów |
Porównanie właściwości mechanicznych
| Nieruchomość | 5083 H116 | 5083 H321 |
|---|---|---|
| Granica plastyczności przy rozciąganiu (0,2% PS) | ~230 MPa (33 ksi) | ~240 MPa (35 ksi) |
| Maksymalna wytrzymałość na rozciąganie (UTS) | ~320 MPa (47 ksi) | ~330 MPa (48 ksi) |
| Wydłużenie przy zerwaniu | ~12% | ~13% |
| Twardość Brinella (HB) | 83 | 89 |
| Moduł sprężystości | ~68 GPa | ~68 GPa |
TheH321 temperzapewnia niewielki (~5%) wzrost ogólnej wytrzymałości i nieco lepszą plastyczność dzięki temustabilizacyjna obróbka cieplna, zwiększając jego niezawodność w cyklicznych warunkach obciążenia.
Definicje temperamentu
H116 Stan:
Otrzymywany przez kontrolowaną obróbkę na zimno, częściowo wyżarzany w celu optymalizacji wytrzymałości i plastyczności. Płyty w tym stanie muszą przejśćASTM G66 (korozja eksfoliacyjna)IASTM G67 (korozja międzykrystaliczna)testy zapewniające wysoką odporność na wodę morską.
H321 Stan:
Obejmuje utwardzanie przez odkształcenie i aproces stabilizacji w niskiej-temperaturzektóry przekształca wytrącający się -Mg₂Al₃ w stabilne formy, minimalizującpękanie korozyjne naprężeniowei ulepszaniestabilność termicznaw warunkach spawanych lub-długoterminowych.
Porównanie odporności na korozję
5083 H116:
Ofertydoskonała odporność na korozję w wodzie morskiej, odpowiednie do-długoterminowego narażenia na warunki morskie, takie jak poszycie kadłuba i pokłady. Jednakże długotrwałe narażenie na działanie podwyższonych temperatur może nieznacznie zmniejszyć jego działanie korozyjne.
5083 H321:
Zapewniazwiększona odporność na złuszczanie i korozję międzykrystaliczną, zweryfikowane przezTestowanie ASTM G66/G67, dzięki czemu idealnie nadaje się dozanurzone, chemiczne lub spawane zastosowania morskie. Jego stabilizowana mikrostruktura zapewnia doskonałą wydajność w-środowiskach po spawaniu i w środowiskach dynamicznych.
Wymagania dotyczące przetwarzania i kontroli stopów
H116 Przetwarzanie:
Opracowany specjalnie do stopów-wysokomagnezowych (4,0–4,9% Mg).
Obejmuje ścisłą kontrolę nad umocnieniem przez odkształcenie i rozkładem magnezu podczas walcowania.
Zaprojektowany, aby osiągnąć optymalną odporność na korozję i wytrzymałość podczas długotrwałego użytkowania morskiego.
H321 Przetwarzanie:
Łączy precyzyjne walcowanie na gorąco i na zimno z zabiegiem rozciągającym-prostującym i stabilizującym.
Zapewnia spójne właściwości mechaniczne i lepszą stabilność strukturalną, szczególnie w warunkach obciążenia spawalniczego lub cyklicznego.
Aplikacje
| Typ aplikacji | Preferowany temperament | Przykłady |
|---|---|---|
| Poszycie kadłuba morskiego | H116 | Pokłady statków, płyty kadłubowe, pontony |
| Zanurzone konstrukcje | H321 | Platformy offshore, rurociągi podwodne |
| Zbiorniki ciśnieniowe / zbiorniki kriogeniczne | H116 | Zbiorniki paliwa, pojemniki kriogeniczne |
| Spawane elementy morskie | H321 | Kabiny statków, ramy konstrukcyjne, systemy zbiorników |
| Zastosowanie w przemyśle lotniczym / kolejowym / chemicznym | H321 | Zbiorniki paliwa lotniczego, pojazdy szynowe, rurociągi chemiczne |
Spawalność i wydajność-po spawaniu
Obydwa temperamenty się utrzymujądoskonała spawalnośćtypowe dla stopów aluminium serii 5xxx.
H116:Zapewnia mocne połączenia spawane z minimalnymi pęknięciami, odpowiedni do kadłubów i paneli bezpośrednio narażonych na działanie wody morskiej.
H321:Zabieg stabilizujący minimalizuje naprężenia szczątkowe izmniejsza ryzyko odkształcenia-po spawaniuLubpękanie korozyjne naprężeniowe, co czyni go bardziej niezawodnym w przypadku konstrukcji spawanych lub obciążonych dynamicznie.
Wskazówki dotyczące kosztów i wyboru
H116:Nieco wyższe koszty produkcji ze względu na specjalistyczne przetwarzanie, ale zapewniają wyjątkową trwałość i długą żywotność w trudnych warunkach morskich-idealne do zastosowań z bezpośrednim kontaktem z wodą morską.
H321:Bardziej ekonomiczny i szeroko stosowany w standardowym przemyśle stoczniowym i spawanych częściach konstrukcyjnych, gdzie narażenie na korozję jest umiarkowane do wysokiego.
Wskazówka dotycząca wyboru:
WybieraćH116do środowisk o wysokiej-wytrzymałości i wysokiej-korozyjnej, takich jak kadłuby i pokłady; wybieraćH321do spawanych elementów morskich lub przemysłowych wymagających doskonałej stabilności i odporności na korozję.
Wniosek
Chwila5083 H116I5083 H321płyty aluminiowe mają ten sam skład stopu, tjróżne procesy odpuszczaniazapewniają wyraźne korzyści w zakresie wydajności.
H116wyróżnia siębezpośrednie narażenie na morze, oferując wysoką wytrzymałość i odporność na korozję w wodzie morskiej.
H321zapewniazwiększona stabilność, spawalność i odporność na złuszczanie, dzięki czemu idealnie nadaje się dospawane lub wrażliwe-naprężenia konstrukcje morskie.
jakowiodący chiński dostawca, GNEEoferuje jedno i drugiePłyty aluminiowe-do zastosowań morskich 5083 H116 i H321wyprodukowane zgodnie zASTM B928/B928Mstandardy. Dzięki zaawansowanej kontroli produkcji i możliwościom dostaw na całym świecie firma GNEE zapewnia-wysokiej jakości rozwiązania aluminiowe dla przemysłu stoczniowego, platform wiertniczych i projektów inżynierii morskiej na całym świecie.
